Kẹp cáp Inox (Ốc siết cáp inox / Wire Rope Clip inox) – Phân loại kẹp cáp inox theo cấu tạo (U-bolt + yên cáp, kẹp tấm đôi, kẹp 1/2/3 bu lông), theo mác inox 201/304/316; cách chọn kẹp đúng theo đường kính cáp; số lượng kẹp theo nguyên tắc thi công an toàn; hướng dẫn lắp kẹp cáp đúng chiều “yên đỡ dây tải”, siết đúng lực, chống tuột; ứng dụng cho cáp inox lan can, giằng neo mái che, treo biển bảng, công trình ngoài trời – ven biển
🧭 Giới thiệu
Trong các bộ cáp inox (lan can, giằng neo mái che, dây treo biển bảng, dây căng kiến trúc…), ngoài tăng đơ và ma ní, một phụ kiện cực kỳ phổ biến là kẹp cáp inox (wire rope clip).
Kẹp cáp giúp bạn:
- Tạo vòng cáp (eye) để móc vào ma ní/ốc mắt
- Kẹp cố định đầu cáp nhanh, không cần bấm cos
- Dễ tháo lắp, phù hợp thi công hiện trường
Nhưng đây cũng là phụ kiện “dễ sai nhất” vì:
- Lắp ngược chiều yên cáp → giảm khả năng giữ, dễ tuột
- Dùng thiếu số kẹp → tuột đầu cáp khi có tải giật/rung
- Chọn kẹp sai size (không đúng đường kính cáp) → kẹp không ăn
- Trộn kẹp thép mạ với cáp inox → rỉ điểm, kẹt ren, mất thẩm mỹ
Vì vậy, bài này sẽ hướng dẫn đầy đủ cách chọn và lắp kẹp cáp inox đúng kỹ thuật để chắc – bền – an toàn, đặc biệt cho ngoài trời và ven biển.
1) Kẹp cáp inox là gì?
Kẹp cáp inox (stainless wire rope clip) là phụ kiện dùng để kẹp và khóa dây cáp, phổ biến nhất là loại:
- U-bolt + yên cáp (saddle) + 2 êcu
Khi siết êcu:
- U-bolt ép lên một nhánh cáp
- Yên cáp đỡ nhánh còn lại
- Tạo lực ma sát đủ lớn để giữ đầu cáp không tuột
Kẹp cáp inox thường dùng để:
- Tạo vòng cáp (eye loop)
- Nối chồng cáp (tùy cấu hình)
- Cố định đầu cáp khi thi công hiện trường
>>>Tham khảo thêm các sản phảm inox:
Thanh ren – Ty ren Inox Việt Hàn
2) Chọn mác inox cho kẹp cáp: 201 – 304 – 316
2.1. Kẹp cáp inox 201
- Giá tốt
- Hợp trong nhà, môi trường khô
- Ngoài trời dài hạn không tối ưu
2.2. Kẹp cáp inox 304
- Phổ biến nhất
- Dùng tốt tầng hầm ẩm, ngoài trời mức vừa
2.3. Kẹp cáp inox 316/316L
- Ưu tiên ven biển, hơi muối, môi trường ăn mòn cao
- Giảm rỉ điểm và kẹt ren trong điều kiện khắc nghiệt
Chọn nhanh
- Trong nhà: 201/304
- Ngoài trời: 304
- Ven biển: 316
Mẹo đồng bộ: nếu cáp inox 316 và ma ní/tăng đơ 316 mà kẹp cáp lại là thép mạ hoặc inox kém, điểm rỉ thường xuất hiện đúng ở vị trí kẹp – nơi lộ thiên rõ nhất.

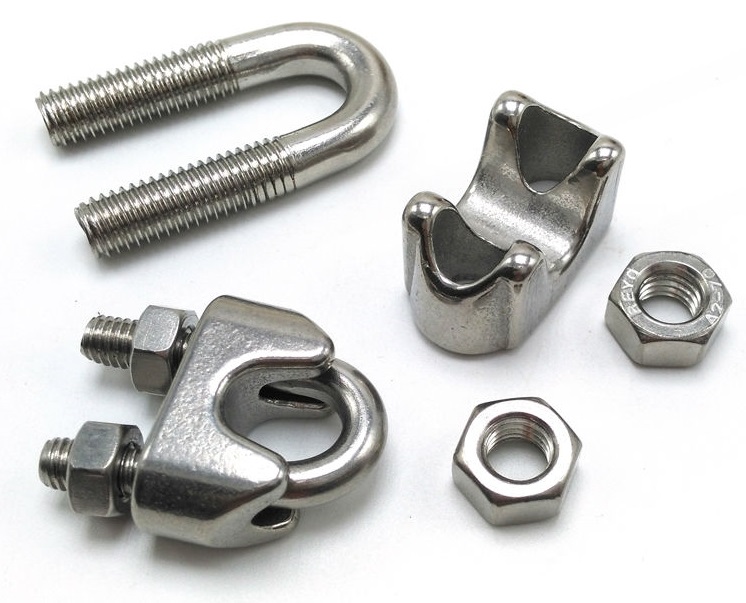

3) Cấu tạo và nguyên lý giữ của kẹp cáp inox
3.1. Thành phần
- U-bolt: thanh chữ U có ren hai đầu
- Yên cáp (saddle): “đế” đỡ cáp, có rãnh ôm cáp
- Êcu: siết lực kẹp
3.2. Nguyên lý giữ
Kẹp cáp không “cắn” như răng, mà giữ bằng:
- Ma sát do lực ép
- Biến dạng nhỏ tại vùng kẹp
Vì vậy, lắp sai chiều, siết lệch, hoặc thiếu kẹp sẽ làm giảm lực giữ rất mạnh.
4) Phân loại kẹp cáp inox theo kiểu dáng (chọn theo ứng dụng và thói quen thi công)
4.1. Kẹp cáp inox U-bolt (wire rope clip kiểu U)
Đặc điểm
- Phổ biến nhất trên thị trường
- Dễ mua, dễ thi công, nhiều size
Ứng dụng
- Tạo vòng cáp cho ma ní/ốc mắt
- Giằng neo, treo biển bảng
- Thi công hiện trường
Ưu điểm
- Kẹp chắc nếu lắp đúng
- Giá hợp lý
Lưu ý
- Phải lắp đúng chiều “yên đỡ dây tải” (phần quan trọng nhất của bài)
4.2. Kẹp cáp inox dạng tấm đôi (duplex clip / plate clamp)
Đặc điểm
- Hai tấm kẹp + bu lông siết
- Phân lực đều hơn, ít làm cấn cáp
Ứng dụng
- Cáp nhỏ, trang trí, lan can cáp mảnh
- Cần thẩm mỹ gọn
Ưu điểm
- Kẹp tương đối “êm” cho cáp
- Nhìn gọn
Lưu ý
- Cần chọn đúng tải và dùng đúng số lượng theo yêu cầu an toàn.
4.3. Kẹp cáp inox 2/3 bu lông (heavy plate clamp)
Đặc điểm
- Dạng tấm dày, nhiều bu lông siết
- Hợp tải cao hơn, cần lực kẹp lớn
Ứng dụng
- Giằng neo công nghiệp, tải lớn
- Khi cần kẹp chắc, ít tuột
5) Cách chọn kẹp cáp inox theo đường kính cáp (chọn sai là “kẹp như không”)
Nguyên tắc:
- Cáp Ø3 → kẹp cáp Ø3
- Cáp Ø5 → kẹp Ø5
- Không chọn “lệch size” vì:
- Kẹp lớn hơn → ép không đúng, cáp trượt
- Kẹp nhỏ hơn → không lắp được hoặc làm dập cáp nặng
Mẹo thi công
- Nếu cáp bọc nhựa, kẹp theo đường kính cáp lõi (tùy cấu hình) hoặc theo thiết kế vì bọc nhựa có thể trượt/biến dạng.
6) Số lượng kẹp cáp: nguyên tắc an toàn và cách hiểu đúng
Đây là phần rất nhiều người “tiết kiệm” và gây rủi ro.
6.1. Vì sao cần nhiều hơn 1 kẹp?
- 1 kẹp tạo ma sát tại 1 điểm
- Khi có tải giật/rung, cáp có xu hướng “trượt dần”
- Nhiều kẹp tạo nhiều vùng ma sát, tăng độ an toàn
6.2. Nguyên tắc thực dụng khi thi công
- Cáp nhỏ, tải nhẹ: tối thiểu 2 kẹp cho một vòng
- Tải quan trọng hoặc có rung/ngoài trời: thường 3 kẹp trở lên tùy đường kính và yêu cầu an toàn
- Cáp càng lớn, tải càng nặng → số kẹp tăng, và khoảng cách kẹp hợp lý hơn
Lưu ý: số kẹp “chuẩn” còn phụ thuộc tiêu chuẩn thi công và tải làm việc. Với hạng mục chịu lực nghiêm túc (treo, nâng, an toàn), nên theo tiêu chuẩn/thiết kế kỹ thuật, không tự ước chừng.
7) Hướng dẫn lắp kẹp cáp inox đúng kỹ thuật (phần quan trọng nhất)
7.1. Tạo vòng cáp (eye loop) đúng cách
- Uốn cáp thành vòng theo kích thước yêu cầu
- Nếu vòng cáp tỳ vào ma ní/ốc mắt: nên dùng ống lót (thimble) để:
- Giữ form vòng đẹp
- Chống mài mòn cáp tại điểm tỳ
- Giảm gập gãy sợi cáp
7.2. Quy tắc vàng: “Never saddle a dead horse”
Diễn giải theo thực tế thi công:
- Yên cáp (saddle) phải đặt lên nhánh chịu tải (live end)
- U-bolt kẹp vào nhánh đuôi (dead end)
Nếu lắp ngược:
- U-bolt sẽ “cắn” nhánh tải, làm dập sợi cáp và giảm lực giữ
- Dễ trượt, dễ tuột, đặc biệt khi có tải giật
Cách nhớ nhanh
- Nhánh nào nối vào tải (đang chịu lực) → đặt yên đỡ
- Nhánh nào là đầu thừa → để U-bolt kẹp
7.3. Siết đều 2 êcu và siết theo từng bước
- Không siết lệch một bên quá chặt rồi mới siết bên kia
- Siết từ từ để lực ép đều, tránh kẹp “nghiêng”
7.4. Khoảng cách giữa các kẹp
- Không đặt sát nhau quá (khó phân lực)
- Không đặt xa quá (giảm hiệu quả)
- Thực tế thường đặt kẹp theo khoảng cách đều, thuận tay thi công và đúng yêu cầu kỹ thuật
7.5. Chừa đuôi cáp đủ dài
- Đừng cắt sát ngay sau kẹp cuối
- Chừa đuôi để dự phòng trượt nhỏ và dễ kiểm tra
7.6. Siết lại sau giai đoạn đầu
Cáp và kẹp có thể “set” nhẹ:
- Sau khi tải làm việc một thời gian, kiểm tra và siết lại
- Đặc biệt hệ ngoài trời, rung, gió
8) Ứng dụng thực tế của kẹp cáp inox
8.1. Lan can cáp inox
- Thực tế lan can thường ưu tiên terminal bấm để thẩm mỹ
- Nhưng kẹp cáp vẫn dùng trong một số cấu hình, nhất là thi công nhanh hoặc sửa chữa
Lưu ý
- Nếu yêu cầu thẩm mỹ cao, nên dùng terminal + tăng đơ
- Nếu dùng kẹp: chọn loại gọn và lắp đều để đẹp
8.2. Giằng neo mái che, dây căng kiến trúc
- Kẹp cáp dùng tạo vòng tại điểm neo
- Kết hợp ma ní + tăng đơ để căng chỉnh
Lưu ý
- Ngoài trời nên đồng bộ inox 304/316
- Dùng thimble để chống mài mòn tại vòng
8.3. Treo biển bảng, treo thiết bị nhẹ
- Kẹp cáp giúp tháo lắp nhanh
- Phù hợp công trình tạm hoặc cần điều chỉnh
Lưu ý
- Rung và gió có thể làm chùng → cần kiểm tra định kỳ
8.4. Công nghiệp (tùy tải)
- Có thể dùng nhưng phải theo thiết kế và tiêu chuẩn
- Không tự “ước chừng” số kẹp nếu là tải quan trọng
9) Lỗi thường gặp khi dùng kẹp cáp inox (và cách tránh)
9.1. Lắp ngược yên cáp
- Lỗi phổ biến nhất
✅ Cách tránh: yên đỡ nhánh tải, U-bolt kẹp nhánh đuôi.
9.2. Dùng thiếu số kẹp
- Tăng nguy cơ trượt tuột
✅ Cách tránh: tải nhẹ tối thiểu 2; tải quan trọng dùng nhiều hơn theo yêu cầu kỹ thuật.
9.3. Siết lệch
- Kẹp không đều, giảm lực giữ
✅ Cách tránh: siết đều 2 bên, theo từng bước.
9.4. Không dùng thimble khi cần
- Vòng cáp bị mòn, gập gãy sợi
✅ Cách tránh: dùng thimble cho vòng chịu tải và có ma sát.
9.5. Cắt đuôi cáp quá ngắn
- Khi trượt nhẹ sẽ tuột ngay
✅ Cách tránh: chừa đuôi đủ dài.
9.6. Trộn thép mạ
- Rỉ, kẹt êcu, mất thẩm mỹ
✅ Cách tránh: đồng bộ inox 304/316.
10) Checklist mua kẹp cáp inox (để đặt hàng đúng, không nhầm)
Khi đặt mua, bạn nên ghi rõ:
- Đường kính cáp: Ø…
- Loại kẹp: U-bolt / tấm đôi / heavy plate
- Mác inox: 304 hay 316
- Số lượng kẹp cho mỗi điểm vòng cáp
- Có cần thimble inox kèm theo không
11) FAQ – Câu hỏi thường gặp về kẹp cáp inox
1) Kẹp cáp inox có thay được terminal bấm không?
Có thể trong nhiều ứng dụng, nhưng terminal bấm thường thẩm mỹ hơn và ổn định hơn cho lan can. Kẹp cáp phù hợp thi công hiện trường và dễ điều chỉnh.
2) Vì sao bắn kẹp xong vẫn tuột?
Thường do lắp ngược yên cáp, thiếu số kẹp, siết lệch hoặc chọn sai size.
3) Ngoài trời có cần inox 316 không?
Ngoài trời phổ thông inox 304 thường đủ. Ven biển ưu tiên 316.
4) Có cần siết lại kẹp cáp sau khi lắp không?
Nên kiểm tra và siết lại sau một thời gian vận hành, nhất là ngoài trời/rung.
