Bu Lông Nở 3 Cánh M10x120: Cấu Tạo, Nguyên Lý Hoạt Động, Cách Khoan Lắp Và Ứng Dụng

Bu lông nở 3 cánh M10x120 là dòng tắc kê nở có cơ cấu 3 cánh xòe. Nó tạo lực bám khi siết êcu. Sản phẩm dùng để cố định pát, giá đỡ, chân đế lên bê tông hoặc vật liệu xây dạng đặc. Đây là lựa chọn phổ biến khi cần thi công nhanh. Nó cũng phù hợp hệ treo cơ điện nếu chọn đúng tải và lắp đúng kỹ thuật.

Bài viết này tập trung vào:

Bu lông nở 3 cánh M10x120 là gì
Cấu tạo chi tiết từng phần
Nguyên lý hoạt động (vì sao bám chắc)
Cách chọn đúng theo môi trường và tải
Quy trình khoan – lắp đúng chuẩn
Lỗi thường gặp và cách tránh

1) Bu Lông Nở 3 Cánh M10x120 Là Gì?

Bu lông nở 3 cánh là loại bu lông nở có ba lá nở (3 cánh). Ba lá này nằm quanh thân. Khi siết êcu, các cánh xòe ra. Chúng tì mạnh vào thành lỗ khoan. Từ đó tạo ma sát. Ma sát giúp neo bám chắc vào bê tông.

M10x120 là ký hiệu kích thước phổ biến:

M10: đường kính ren 10 mm.
120: chiều dài tổng khoảng 120 mm (tùy chuẩn từng nhà sản xuất).

Loại này thường dùng cho hạng mục tải vừa đến khá. Nó phù hợp pát treo, giá treo và cố định kết cấu phụ.

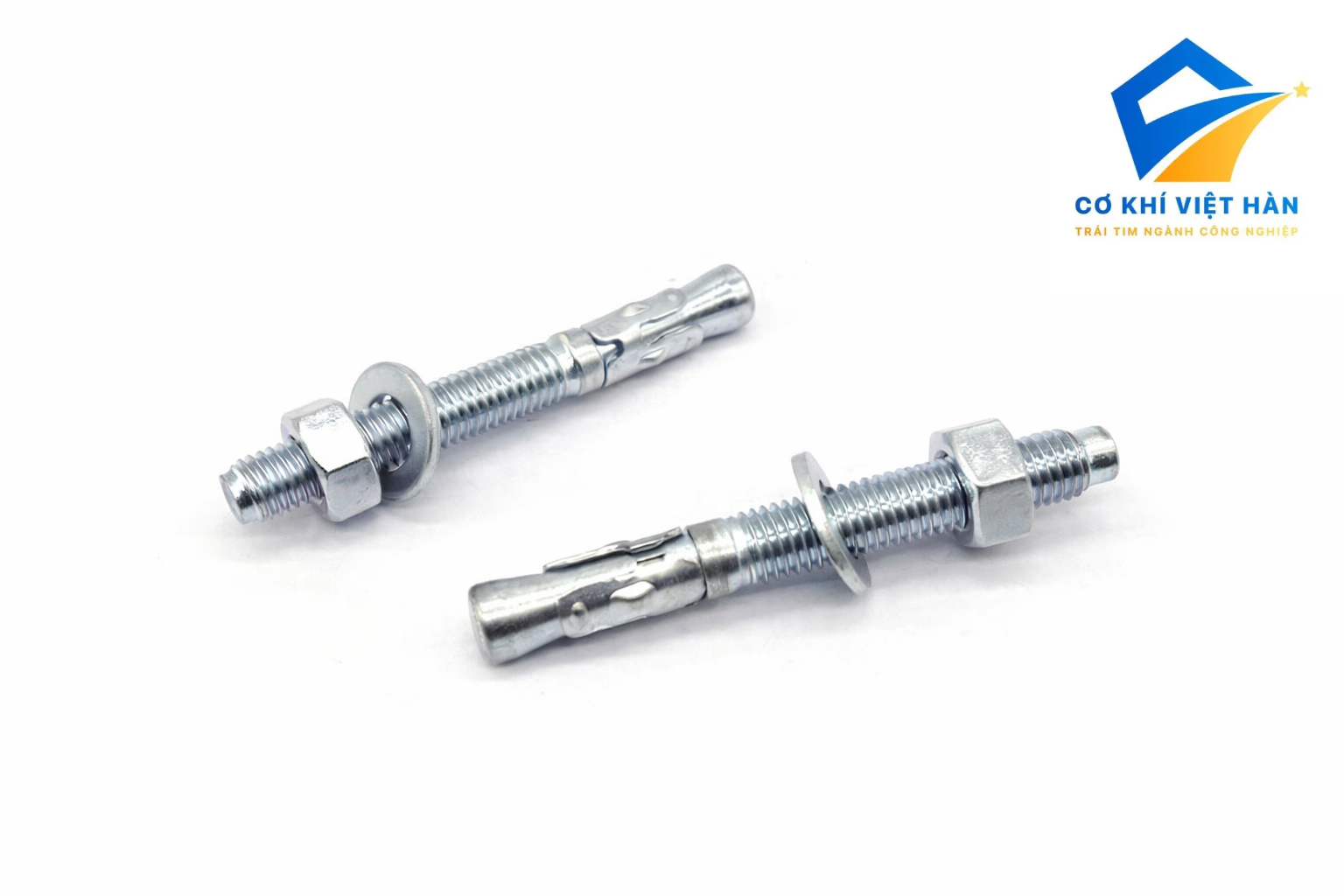

2) Cấu Tạo Bu Lông Nở 3 Cánh

Một bộ nở 3 cánh thường gồm các phần sau:

2.1. Thân bu lông ren

Đây là phần chịu lực chính.
Thân có ren để siết êcu.
Ren thường là ren hệ mét.

2.2. Cụm 3 cánh nở

Đây là “trái tim” của sản phẩm.
Cánh nở có thể là dạng lá.
Khi bị kéo, cánh sẽ mở ra.
Cánh tì vào thành lỗ khoan.

2.3. Côn kéo hoặc cơ cấu kích nở

Phần này giúp “kéo” cánh nở.
Khi bạn siết êcu, thân bu lông dịch chuyển.
Lực kéo tác động lên côn.
Côn làm cánh xòe ra.

2.4. Êcu và long đen

Êcu tạo lực siết.
Long đen giúp phân bố lực.
Nó cũng bảo vệ bề mặt pát.

Gợi ý: Nên dùng êcu và long đen đồng bộ inox nếu lắp ngoài trời.

>>>Tham khảo thêm các sản phảm inox:

Bu lông Inox Việt Hàn

Thanh ren – Ty ren Inox Việt Hàn

Xích inox các loại Việt Hàn

Long đen inox Việt Hàn

Êcu – Đai ốc inox

3) Nguyên Lý Hoạt Động Của Bu Lông Nở 3 Cánh

Nguyên lý hoạt động có thể hiểu theo 5 bước đơn giản.

Bước 1: Khoan lỗ đúng đường kính và độ sâu

Bạn khoan lỗ trên bê tông.
Lỗ phải đúng size theo M10.
Độ sâu phải đủ cho thân nở.

Bước 2: Đưa bu lông nở vào lỗ

Bạn đưa cụm nở vào lỗ khoan.
Cánh nở lúc này vẫn “khép”.

Bước 3: Siết êcu

Bạn siết êcu theo chiều kim đồng hồ.
Êcu kéo thân bu lông.
Thân bu lông kéo cơ cấu côn.

Bước 4: Cánh xòe và tì vào thành lỗ

Khi côn dịch chuyển, 3 cánh mở ra.
Cánh ép vào thành lỗ khoan.
Ma sát tăng mạnh.

Bước 5: Tạo lực bám và giữ tải

Cánh tì càng chặt, lực bám càng cao.
Liên kết trở nên ổn định.
Pát treo được giữ chắc vào nền.

Điểm quan trọng:

Lỗ khoan sạch thì bám tốt.
Lỗ khoan sai size thì bám kém.
Bê tông yếu thì tải giảm.

4) Bu Lông Nở 3 Cánh M10x120 Dùng Cho Vật Liệu Nào?

Loại này phù hợp nhất với nền đặc.

Nên dùng cho

Bê tông đặc.
Gạch đặc, đá đặc (tùy điều kiện).

Không nên dùng cho

Gạch rỗng.
Bê tông rỗng hoặc bê tông yếu.
Tường mỏng dễ nứt.

Nếu nền là gạch rỗng, bạn nên dùng giải pháp neo chuyên dụng.
Không nên “thử đại”.

5) Chọn Vật Liệu Inox Cho Bu Lông Nở 3 Cánh

Nếu bạn dùng inox, thường gặp 3 lựa chọn.

5.1. Inox 201

Giá thường thấp hơn.
Chống gỉ mức trung bình.
Hợp môi trường khô và trong nhà.

5.2. Inox 304

Phổ biến nhất.
Chống ăn mòn tốt.
Hợp tầng hầm và ngoài trời phổ thông.

5.3. Inox 316 / 316L

Chống ăn mòn mạnh hơn.
Hợp ven biển và hơi muối.
Hợp môi trường ăn mòn cao.

✅ Gợi ý nhanh

Trong nhà khô: inox 201 hoặc 304
Ngoài trời: inox 304
Ven biển: inox 316

6) Ứng Dụng Thực Tế Của Bu Lông Nở 3 Cánh M10x120

Dưới đây là các ứng dụng phổ biến nhất.

6.1. Cố định pát treo và giá treo

Dùng để bắt pát treo vào bê tông.
Dùng cho hệ treo ống và phụ kiện.
Phù hợp tải vừa.

6.2. Lắp khung, giá đỡ, tay đỡ

Dùng để bắt giá đỡ thiết bị.
Dùng để cố định tay đỡ máng cáp.
Dùng trong nhà xưởng và tầng hầm.

6.3. Lắp lan can và kết cấu phụ

Có thể dùng cho hạng mục lan can nhẹ.
Cần tính tải và khoảng cách.
Không nên dùng theo cảm tính.

6.4. Lắp đặt thiết bị cơ điện

Dùng cho bệ, chân đế nhỏ.
Dùng cho tủ, hộp kỹ thuật.
Cần đảm bảo nền bê tông đủ chắc.

7) Cách Chọn Bu Lông Nở 3 Cánh M10x120 Đúng Nhu Cầu

Bạn nên trả lời 5 câu hỏi sau.

7.1. Nền là bê tông hay gạch?

Bê tông đặc là lựa chọn tốt.
Gạch rỗng cần giải pháp khác.

7.2. Bạn treo hay neo cố định?

Treo có thể có rung.
Neo cố định thường tải tĩnh.

7.3. Tải dự kiến là bao nhiêu?

Bạn nên cộng thêm dự phòng.
Tải động cần dự phòng nhiều hơn.

7.4. Độ dày pát là bao nhiêu?

Pát dày cần chiều dài bu lông phù hợp.
Không đủ ren sẽ khó siết.

7.5. Môi trường có ẩm hay gần biển không?

Ngoài trời nên ưu tiên inox 304.
Ven biển ưu tiên inox 316.

8) Hướng Dẫn Khoan Và Lắp Bu Lông Nở 3 Cánh M10x120 Đúng Cách

Đây là phần quyết định độ chắc.

Bước 1: Đánh dấu vị trí khoan

Đo đúng tim pát.
Tránh khoan sát mép bê tông.
Khoan sát mép dễ nứt.

Bước 2: Chọn mũi khoan đúng đường kính

Dùng mũi khoan đúng chuẩn cho M10.
Không khoan rộng hơn.
Lỗ rộng làm bám kém.

Bước 3: Khoan đúng độ sâu

Khoan đủ sâu cho thân nở.
Nên khoan sâu hơn một chút để chứa bụi.
Không khoan nông.

Bước 4: Vệ sinh lỗ khoan thật sạch

Đây là bước hay bị bỏ qua.
Bụi khoan làm giảm lực bám.
Bạn nên: thổi bụi – chải lỗ – thổi lại.
Nếu không có chổi, vẫn nên thổi sạch tối đa.

Bước 5: Đưa bu lông nở vào lỗ

Đưa thẳng trục.
Không đưa lệch.
Không làm kẹt cánh.

Bước 6: Lắp pát, long đen, êcu

Lắp đúng thứ tự.
Long đen đặt dưới êcu để phân lực.
Sau đó siết êcu.

Bước 7: Siết từ từ và đều lực

Siết tăng dần.
Không siết giật.
Không siết quá lực.

Bước 8: Kiểm tra lại sau khi hoàn thiện

Lắc nhẹ pát để kiểm tra.
Nếu có rung, cần kiểm tra lại lỗ khoan.
Nếu nghi ngờ lỗ bẩn, nên làm lại.

9) Lỗi Thường Gặp Khi Dùng Bu Lông Nở 3 Cánh

Lỗi 1: Khoan sai đường kính

Lỗ rộng làm nở không bám.
Lỗ chật làm không đóng vào được.

Cách tránh: dùng đúng mũi khoan theo hướng dẫn sản phẩm.

Lỗi 2: Không vệ sinh lỗ khoan

Bụi khoan làm ma sát giảm.
Tải bám giảm rõ rệt.

Cách tránh: vệ sinh kỹ trước khi lắp.

Lỗi 3: Dùng trên gạch rỗng

Gạch rỗng dễ vỡ.
Cánh nở không có điểm tì tốt.

Cách tránh: chọn giải pháp neo chuyên cho gạch rỗng.

Lỗi 4: Siết quá lực

Có thể làm nứt nền.
Có thể làm tuôn ren.
Có thể làm biến dạng cánh nở.

Cách tránh: siết vừa đủ và đúng kỹ thuật.

Lỗi 5: Chọn inox 201 cho ngoài trời lâu

Sản phẩm dễ xỉn.
Tuổi thọ giảm.

Cách tránh: ngoài trời dùng inox 304. Ven biển dùng inox 316.

10) Checklist Đặt Mua Bu Lông Nở 3 Cánh M10x120

Bạn có thể nhắn theo mẫu sau:

Loại: bu lông nở 3 cánh
Kích thước: M10x120
Vật liệu: inox 304 hoặc inox 316
Số lượng: …
Nền lắp: bê tông đặc / gạch đặc
Ứng dụng: pát treo / giá đỡ / cố định khung
Môi trường: trong nhà / ngoài trời / ven biển
Phụ kiện kèm: long đen, êcu (đồng bộ inox)

11) FAQ – Câu Hỏi Thường Gặp

1) Bu lông nở 3 cánh có chịu tải tốt không?
Có thể tốt nếu lắp đúng.
Tải còn phụ thuộc nền bê tông.

2) M10x120 dùng cho tải bao nhiêu?
Tải phụ thuộc nền và tiêu chuẩn sản phẩm.
Bạn nên tính theo hồ sơ kỹ thuật.
Bạn cũng nên có dự phòng.

3) Có dùng được cho gạch rỗng không?
Không nên.
Gạch rỗng cần loại neo chuyên dụng.

4) Vì sao lắp xong vẫn bị lỏng?
Hay do lỗ khoan bẩn.
Hoặc khoan sai size.
Hoặc nền bê tông yếu.

5) Ngoài trời nên chọn inox gì?
Ngoài trời phổ thông dùng inox 304.
Gần biển nên dùng inox 316.
