☀️ Đai Ốc Cài Inox Ba Linh Tư / 316 (Ê Cu Cài): Cẩm Nang Lắp Ráp & Báo Giá (2026)
🧭 Giới thiệu Tổng Quan
Hệ thống tủ Rack mạng (Server Rack 19-inch) và tủ điện điều khiển công nghiệp thường sử dụng các thanh tiêu chuẩn được đột lỗ vuông sẵn. Để cố định khay trượt, thiết bị mạng hoặc aptomat vào các lỗ này, đai ốc cài inox (Cage Nut / Ê cu cài) là vật tư không thể thay thế.
Bài viết này được Cơ Khí Việt Hàn biên soạn nhằm cung cấp thông tin kỹ thuật chi tiết nhất về cấu tạo lồng gài, cách chọn mác thép Inox ba linh tư chống rỉ sét, và bảng quy chuẩn kích thước lỗ để các thầu cơ điện dễ dàng lên dự toán thi công.
⚙️ 1. Cấu Tạo Đột Phá Của Đai Ốc Cài (Cage Nut)
1.1. Lõi đai ốc vuông (Square Nut)
Thành phần cốt lõi bên trong là một đai ốc hình vuông được taro ren hệ mét chuẩn (thường là M6). Lõi vuông này nằm lơ lửng bên trong lồng, cho phép nó xê dịch một khoảng nhỏ (dung sai linh hoạt). Sự xê dịch này giúp bù trừ sai số khi căn chỉnh tâm lỗ giữa thiết bị và thanh tiêu chuẩn của tủ rack.
1.2. Lồng thép đàn hồi (Spring Steel Cage)
Bao bọc bên ngoài đai ốc vuông là một chiếc lồng làm từ thép đàn hồi mỏng. Lồng thép có hai vành kẹp (tai gài) nhô ra ở hai bên. Khi bóp hai tai gài này lại, bạn có thể dễ dàng nhét đai ốc vào các lỗ vuông trên tủ điện. Khi thả tay ra, tai gài bung rộng và khóa chặt đai ốc vào mặt tôn.
1.3. Khả năng tháo lắp linh hoạt
Đai ốc cài mang lại tính cơ động tuyệt đối. Bạn có thể gài nó vào bất kỳ lỗ vuông nào trên thanh ray tủ mạng, và tháo ra di chuyển đến vị trí khác chỉ trong vài giây mà không cần phải luồn tay ra phía sau mặt tôn (Blind installation).
>>>Tham khảo thêm các sản phảm inox:
- Bu lông Inox Việt Hàn
- Thanh ren – Ty ren Inox
- Xích inox các loại Việt Hàn
- Long đen inox Việt Hàn
- Êcu – Đai ốc inox
- Ubolt inox
- Dây cáp
- Vít inox các loại
🧪 2. Lựa Chọn Vật Liệu Inox Cho Tủ Điện & Tủ Mạng
Tuổi thọ của hệ thống máy chủ và thiết bị viễn thông phụ thuộc rất nhiều vào độ bền của vật tư liên kết. Chọn sai vật liệu có thể dẫn đến rỉ sét lây lan sang tủ thiết bị.
2.1. Đai ốc cài Inox 201 (Tiết kiệm, dùng trong nhà)
Inox 201 có giá thành rẻ, độ cứng lồng thép rất tốt giúp tai gài không bị gãy khi bóp. Sản phẩm này phù hợp cho các tủ mạng, tủ điện đặt trong phòng server có điều hòa hoặc nhà xưởng khô ráo. Không nên dùng ở môi trường độ ẩm cao.
2.2. Đai ốc cài Inox ba linh tư (Tiêu chuẩn Data Center)
Đối với các trung tâm dữ liệu (Data Center), trạm BTS viễn thông ngoài trời, vật liệu Inox ba linh tư là ưu tiên hàng đầu. Nó chống oxy hóa hoàn hảo, không sinh ra vảy rỉ sét làm đoản mạch thiết bị điện tử. Lõi vuông và lồng gài Inox ba linh tư đảm bảo độ sáng bóng và bền bỉ suốt vòng đời dự án.
2.3. Đai ốc cài Inox 316 (Chuyên dụng hóa chất, hàng hải)
Với các tủ điều khiển đặt tại nhà máy xử lý nước thải, giàn khoan dầu khí, khí hậu nhiều sương muối, Inox 316 là lớp áo giáp tối thượng. Khả năng kháng muối và hóa chất giúp hệ thống được cố định an toàn tuyệt đối, tránh hiện tượng tai gài bị mục gãy làm rơi thiết bị.
📊 3. Bảng Tra Kích Thước Đai Ốc Cài & Lỗ Vuông Tương Ứng
3.1. Hướng dẫn chọn theo kích thước tủ Rack
Trong ngành viễn thông, đai ốc cài M6 là tiêu chuẩn độc tôn cho tủ Rack 19-inch. Lỗ vuông đột trên thanh tiêu chuẩn thường có kích thước 9.5mm x 9.5mm (hoặc xấp xỉ). Bạn cần chọn đúng cỡ đai ốc để tai gài bám chắc vào độ dày của tôn.

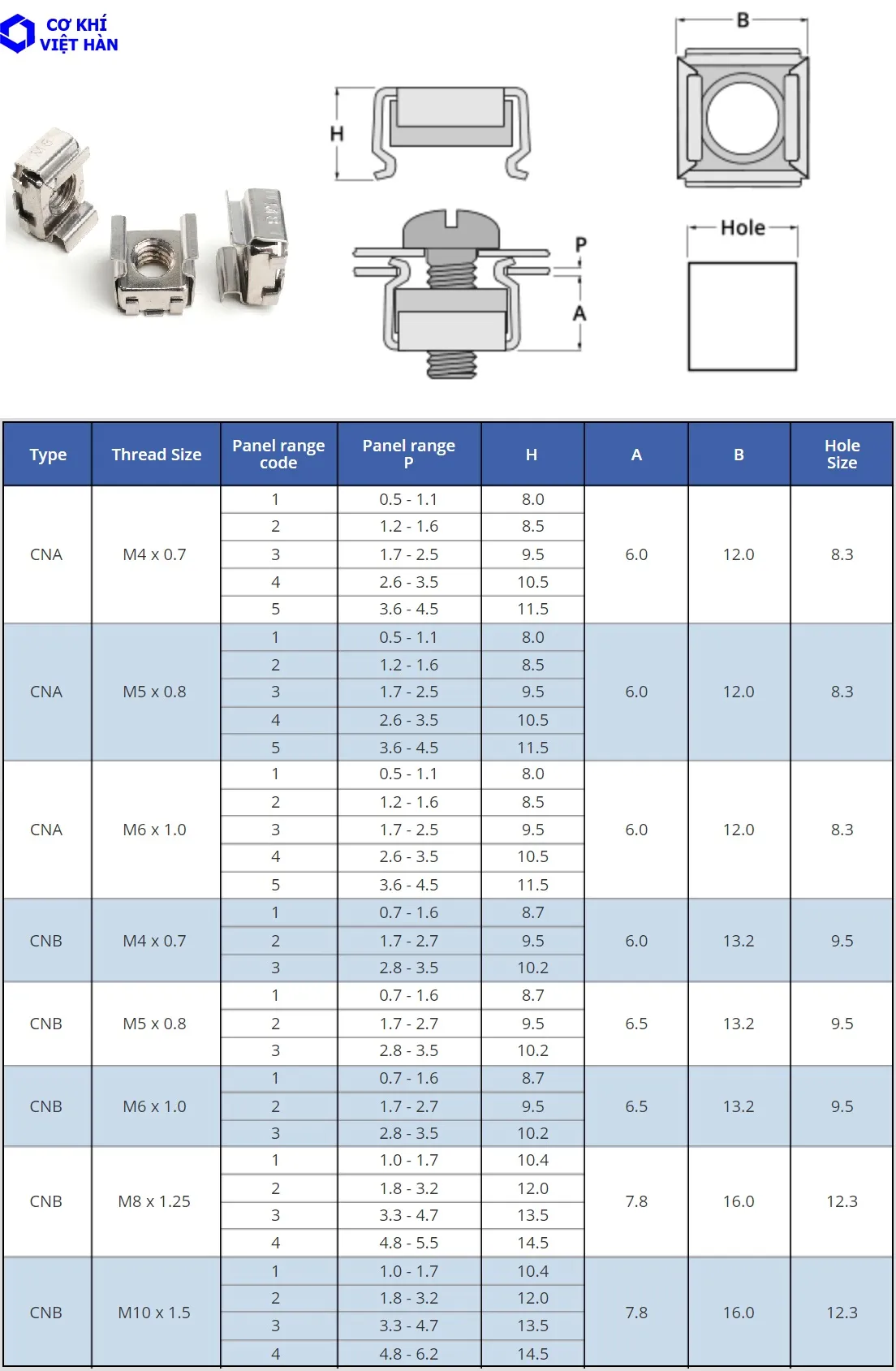

3.2. Bảng quy chuẩn hệ mét (Metric)
Thông số kỹ thuật chuẩn áp dụng cho gia công tủ điện, tủ mạng:
| Cỡ ren đai ốc (M) | Kích thước lỗ vuông yêu cầu (mm) | Độ dày phôi kẹp (Panel Thickness) | Ứng dụng chính |
|---|---|---|---|
| M4 | 7.0 x 7.0 mm | 0.8 mm – 1.2 mm | Lắp ráp vỏ hộp thiết bị điện tử nhỏ. |
| M5 | 8.3 x 8.3 mm | 1.0 mm – 1.7 mm | Gá lắp thiết bị tự động hóa vừa và nhỏ. |
| M6 | 9.5 x 9.5 mm | 1.5 mm – 2.5 mm | Tiêu chuẩn tủ Rack, khay trượt Server. |
| M8 | 12.3 x 12.3 mm | 2.0 mm – 3.2 mm | Gá thanh cái đồng, thiết bị tủ điện nặng. |
| M10 | 14.0 x 14.0 mm | 2.0 mm – 3.5 mm | Bắt khung gầm, khung máy móc chịu tải lớn. |
🏗️ 4. Kỹ Thuật Lắp Đặt Gài Đai Ốc Nhanh Chóng
4.1. Sử dụng công cụ chuyên dụng (Cage Nut Tool)
Đối với việc lắp ráp số lượng lớn trong Data Center, các kỹ thuật viên thường sử dụng dụng cụ gài đai ốc (Cage Nut Insertion Tool). Nó có dạng một chiếc kẹp nhỏ, luồn qua lỗ vuông, móc vào tai gài và kéo lẫy qua bề mặt tôn cực kỳ nhẹ nhàng, không gây xước tay.
4.2. Thao tác bằng tua vít dẹt
❓ 5. Hỏi Đáp Về Phụ Kiện Tủ Rack (FAQ)
5.1. Có cần kết hợp vòng đệm nhựa khi bắt vít M6 vào đai ốc cài không?
Rất nên dùng. Trọn bộ phụ kiện tủ mạng thường bao gồm: Đai ốc cài M6 + Bu lông lục giác tròn (hoặc đầu phake) + Vòng đệm nhựa (Plastic washer). Vòng đệm nhựa giúp chống xước mặt bích của switch/server và tạo độ êm khi siết chặt.
5.2. Tại sao lồng gài (Cage) lại làm bằng vật liệu khác với lõi (Nut)?
Trên thị trường có dòng sản phẩm dùng lõi Inox nhưng lồng gài làm bằng thép đàn hồi mạ kẽm hoặc niken. Lý do là thép mạ có tính đàn hồi lò xo tốt hơn, dễ bóp bóp nhả nhả. Tuy nhiên, tại Cơ Khí Việt Hàn, chúng tôi cung cấp các dòng sản phẩm làm hoàn toàn 100% từ Inox ba linh tư (cả lồng và lõi) để đảm bảo độ chống rỉ đồng bộ.
5.3. Mua lẻ đai ốc cài được không?
Chúng tôi là tổng kho phân phối sỉ, quy cách đóng gói thường theo túi 50 chiếc, 100 chiếc hoặc nguyên thùng Carton. Đối với các đơn hàng dự án, khách hàng lấy số lượng theo vạn chiếc sẽ nhận được mức chiết khấu cực kỳ ưu đãi.
