☀️ Ê Cu Xẻ Rãnh Inox DIN 935 (Castle Nut): Cẩm Nang Lắp Ráp & Báo Giá (2026)

🧭 Giới thiệu Tổng Quan

Trong các hệ thống trục quay bánh xe, máy nông nghiệp hoặc động cơ chịu rung lắc dữ dội, các loại đai ốc thông thường (kể cả có vòng nhựa chống tháo) vẫn tiềm ẩn nguy cơ tuột ren. Ê cu xẻ rãnh inox DIN 935 (Đai ốc vương miện / Castle Nut) kết hợp với chốt chẻ (Split pin) là giải pháp cơ học khóa cứng tuyệt đối, an toàn 100%.

Tài liệu này đi sâu vào phân tích cơ chế khóa chốt chẻ độc đáo, quy chuẩn kích thước hệ mét, và cách chọn vật liệu Inox chống rỉ để đảm bảo độ bền vĩnh cửu cho các cụm trục máy móc.

⚙️ 1. Cấu Tạo Và Nguyên Lý Khóa Chốt (Cotter Pin Locking)

1.1. Thiết kế vương miện xẻ rãnh

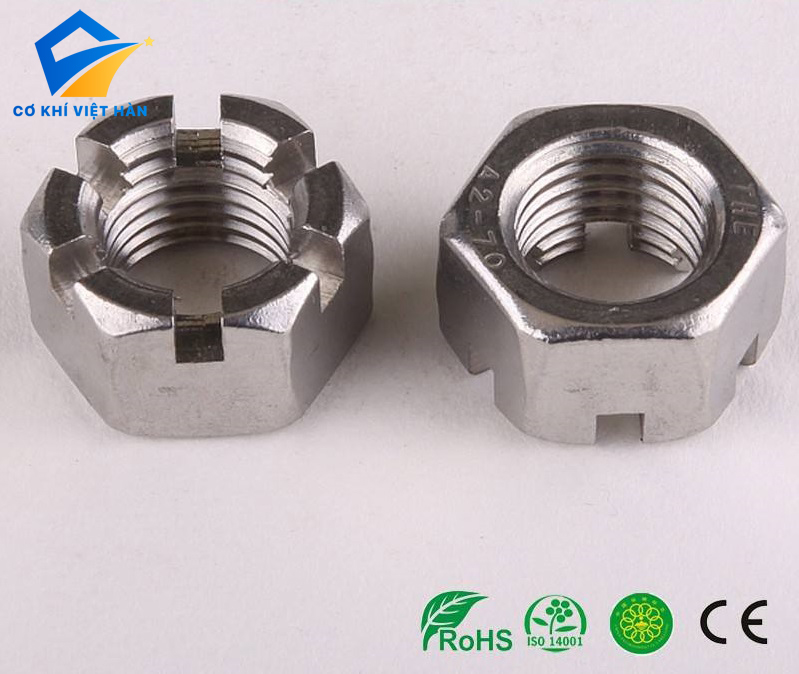

Nhìn tổng thể, đai ốc DIN 935 có phần dưới là khối lục giác tiêu chuẩn để vặn cờ-lê. Phần trên được kéo dài ra thành một khối trụ tròn, sau đó được xẻ các rãnh xuyên tâm (thường là 6 rãnh) vuông góc với nhau. Hình dáng này trông giống hệt một chiếc vương miện (nên còn gọi là Castle nut).

1.2. Cơ chế khóa cứng vĩnh cửu

Để sử dụng loại ê cu này, thân trục hoặc bu lông bắt buộc phải được khoan một lỗ hở xuyên ngang qua bước ren. Sau khi vặn đai ốc chặt vào thiết bị, thợ cơ khí sẽ căn chỉnh sao cho một trong các rãnh xẻ của đai ốc nằm thẳng hàng với lỗ khoan trên bu lông. Tiếp đó, một chiếc chốt chẻ (Cotter pin) bằng inox sẽ được xỏ xuyên qua rãnh và lỗ khoan, sau đó bẻ quặp hai nhánh chốt lại. Sự kết hợp này khóa cứng đai ốc, triệt tiêu hoàn toàn mọi chuyển động xoay.

1.3. Khả năng chịu lực cắt ngang

Chốt chẻ xuyên qua thân bu lông không chịu lực kéo mà chịu lực cắt ngang (Shear force) khi đai ốc cố tình xoay. Do đó, ngay cả trong môi trường máy xúc, máy ủi rung động cực hạn, mối ghép vẫn không bao giờ bị tháo rời.

>>>Tham khảo thêm các sản phảm inox:

• Bu lông Inox Việt Hàn
• Thanh ren – Ty ren Inox
• Xích inox các loại Việt Hàn
• Long đen inox Việt Hàn
• Êcu – Đai ốc inox
• Ubolt inox
• Dây cáp
• Vít inox các loại

🧪 2. Vật Liệu Inox Trong Ngành Chế Tạo Trục Động Cơ

Đai ốc xẻ rãnh thường làm việc ở các vị trí gầm gầm xe, trục bánh, nơi phải tiếp xúc liên tục với bùn đất và nước ẩm. Lựa chọn vật liệu không gỉ là yếu tố sống còn.

2.1. Ê cu xẻ rãnh Inox 201

Inox 201 có ưu điểm về độ cứng cao, chịu lực vặn siết rất tốt mà không biến dạng rãnh xẻ. Tuy nhiên, khả năng chống ăn mòn khá thấp. Loại này thường được sử dụng trong các hộp số kín ngập dầu hoặc các hệ thống truyền động trong nhà khô ráo.

2.2. Ê cu xẻ rãnh Inox ba linh tư (Phổ thông nhất)

Đây là mác thép được sử dụng phổ biến nhất cho các trục truyền động ngoài trời, trục bánh xe kéo, hoặc máy móc nông nghiệp. Inox ba linh tư chống rỉ sét tuyệt vời trước tác động của thời tiết, bùn lầy và độ ẩm, giữ cho chốt chẻ và rãnh xẻ không bị kẹt cứng do oxy hóa, thuận tiện cho việc bảo dưỡng tháo lắp sau này.

2.3. Ê cu xẻ rãnh Inox 316 (Hàng hải)

Đối với hệ thống chân vịt tàu thủy, trục bơm chìm hóa chất, vật liệu Inox 316 là chỉ định bắt buộc. Molybdenum trong Inox 316 giúp nó miễn nhiễm với nước biển và axit, bảo vệ mối ghép cơ học cốt lõi của hệ thống dẫn động.

📊 3. Bảng Tra Thông Số Kích Thước Đai Ốc DIN 935

3.1. Hướng dẫn đọc thông số

Các kích thước quan trọng cần lưu ý: d (đường kính ren), s (kích thước giác vặn / cờ lê), và m (chiều cao tổng thể, bao gồm cả phần vương miện xẻ rãnh). Phần rãnh xẻ (w) sẽ quyết định kích thước chốt chẻ bạn cần mua kèm.

3.2. Bảng quy chuẩn hệ mét (Metric)

Kích thước tham khảo tiêu chuẩn DIN 935:

🏗️ 4. Kỹ Thuật Bẻ Chốt Chẻ Đạt Chuẩn (Cotter Pin Installation)

4.1. Căn chỉnh lực siết

Tuyệt đối không được nới lỏng đai ốc chỉ để rãnh xẻ khớp với lỗ khoan. Bạn phải siết đai ốc đạt đủ mô-men xoắn yêu cầu, nếu rãnh chưa khớp, hãy siết thêm (tighten further) một chút nữa để rãnh tiếp theo vừa vặn với lỗ. Việc nới lỏng sẽ làm mất lực ép của mối nối.

4.2. Kỹ thuật bẻ quặp chốt
